產品介紹

        XGN□-40.5箱型固定式金屬封閉開關設備適用于三相交流50HZ、額定電壓40.5KV電力系統中，主要應用于發電廠、變電所及工礦企業中，作為接收與分配電能之用，并具有對電路進行控制、保護和監測等功能，尤其適用于頻繁操作的場所。

　　本開關柜符合國家標準GB3906《3-35KV交流金屬封閉開關設備》及國際標準IEC298的要求，并具有“五防”閉鎖功能。

使用環境條件

        海拔高度不超過1000m。

　　周圍介質溫度不高于+40℃，不低于-15℃(允許-30℃儲運)。

　　相對溫度：日平均值不大于95%，月平均值不大于90%。

　　周圍空氣應不受腐蝕性可燃?xì)怏w、水蒸氣等明顯污染。

　　應具有一定的耐污穢性能。

　　無經常性劇烈震動。

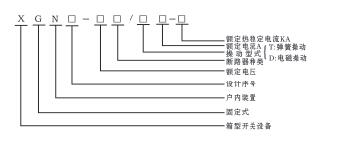

型號及其含義

結構特點

　　 本設備為金屬封閉箱式結構，柜體框架由角鋼焊接而成，柜內由接地的金屬隔板分隔成多個功能隔室。

　　斷路器室在柜體下部，設有壓力釋放通道，若內部發生電弧時，壓力氣體可通過泄壓通道從柜頂釋放。

　　母線室在柜體后上部，為了減少柜體高度，母線呈品字形排列，由高強度的絕緣子支持，母線與上隔離開關接線端子相連接。

　　電纜室在柜體后下部，在斷電情況下可打開后柜門進入。

　　前柜底側設有銅接地，其截面為4×40mm2，可貫穿柜體之間的接地系統。

　　本開關設備為“五防”功能完善的加強絕緣型產品，柜內相間和相對地之間空氣絕緣凈距離大于360mm。

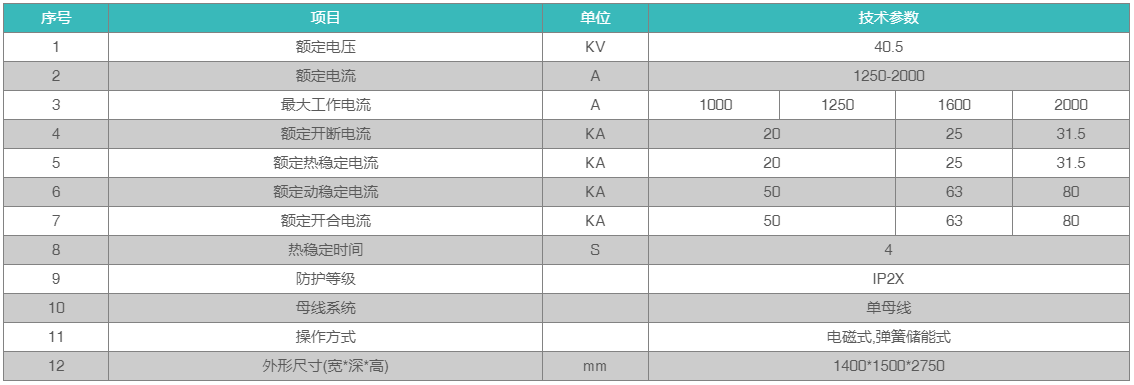

主要技術參數
