產品介紹

        PZ55配電箱適用于50HZ、500V及以下 ，負荷電流不大于400A的三相三線、三相四線、三相五線系統，對配電系統做控制、漏電保護及電動機的過載短路缺項保護及各種控制。該箱體設計合理，體積小，外形美觀，使用安全。廣泛用于石化、冶金、學校、醫院、住宅等各個領域。

使用環境條件

        海拔高度不超過2000m。

　　環境溫度上限+40°C，且24小時內測得的平均值不超過35°C，下限-15°C。

　　相對濕度日平均值不超過95%，月平均值不超過90%。

　　周圍環境沒有火災、爆炸危險、嚴重污穢、化學腐蝕、劇烈震動的場所。

　　地震烈度不超過8級。

型號及含義

結構特點

        箱體采用2.0mm冷軋鋼板，箱門開啟角度> 90°。

　　該箱由箱體、門安裝導軌、支架、零排、保護接地排及各種開關元器件、電路互感器、電能表等構成，箱門以鉸鏈與箱體連接，門上設防盜鎖。母排通體鍍錫。

　　箱內的電能表和塑殼斷路器直接安裝在箱內支架上，其他出線開關、插座元件用導軌安裝，導軌裝在支架上，導軌為鍍鋅件。門內設有防止直接接觸帶電部件的護板。

　　正面手動操作，前面維護。接線采用下進下出方式，固定接線。

　　金屬零部件具有防腐蝕能力，箱體表面選用環氧粉末靜電噴涂，附著力強，質感好，整箱呈亞光色調，創造了較舒適的視覺環境。

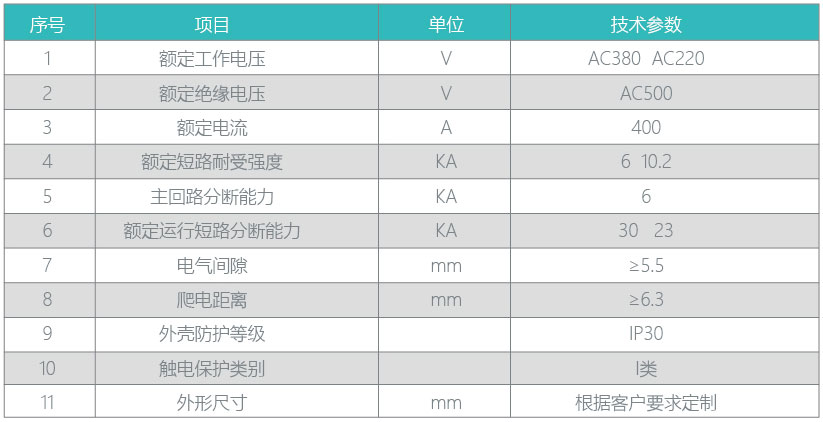

主要技術參數
